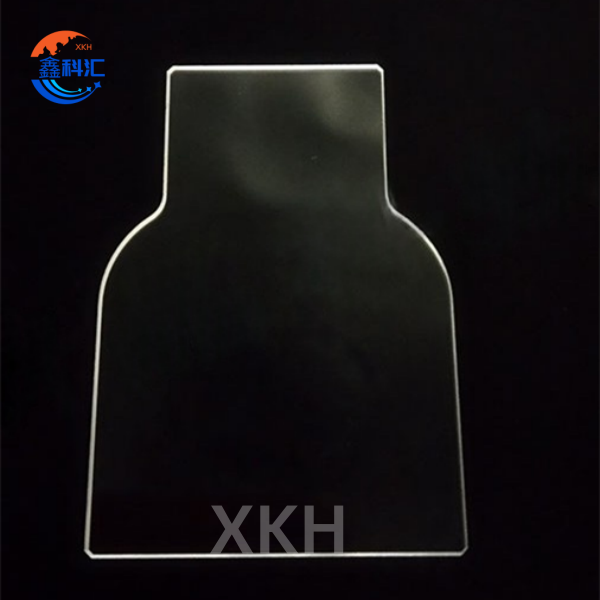

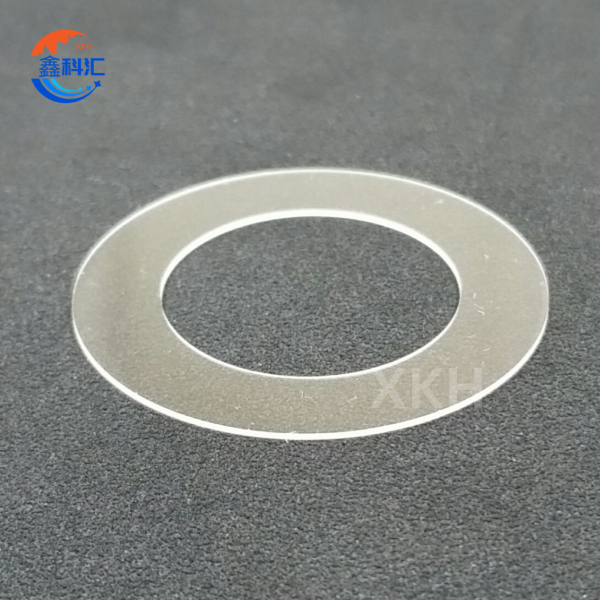

Components de safir de finestres òptiques de safir amb forma personalitzada i polit de precisió

Descripció breu:

Les finestres òptiques de safir amb formes personalitzades representen el cim de l'enginyeria òptica de precisió, utilitzant Al₂O₃ monocristal·lí cultivat per Czochralski amb orientació cristal·logràfica controlada (normalment eix C o eix A) per optimitzar el rendiment per a aplicacions específiques. El nostre procés patentat de creixement de cristalls produeix material amb una homogeneïtat excepcional (variació de l'índex de refracció <5×10⁻⁶) i inclusions mínimes (<0,01 ppm), cosa que garanteix un rendiment òptic consistent en tots els lots de producció. Les finestres mantenen una estabilitat ambiental notable, amb un CTE de 5,3×10⁻⁶/K paral·lel a l'eix C, cosa que permet una integració perfecta en conjunts multimaterials subjectes a cicles tèrmics. Les nostres tècniques avançades de polit aconsegueixen una rugositat superficial inferior a 0,5 nm RMS, cosa crítica per a aplicacions làser d'alta potència on els defectes superficials podrien iniciar danys.

Com a fabricant integrat verticalment, XKH ofereix solucions integrals des de la síntesi de materials fins a la inspecció final:

Suport al disseny: El nostre equip d'enginyeria ofereix anàlisis DFM (Disseny per a la Fabricació) mitjançant simulacions Zemax i COMSOL per optimitzar la geometria de la finestra per a requisits òptics/mecànics específics.

Serveis de prototipatge: Termini de lliurament ràpid (<72 hores) per a la validació del concepte utilitzant les nostres capacitats internes de rectificat CNC i polit MRF.

Opcions de recobriment: Recobriments AR personalitzats amb una durabilitat que supera els estàndards MIL-C-675C, incloent:

Banda ampla (400-1100nm) <0,5% reflectivitat

Optimitzat per VUV (193 nm) amb una transmissió >92%

Recobriments conductors d'ITO (100-1000Ω/sq) per a blindatge EMI

Garantia de qualitat: Conjunt complet de metrologia que inclou:

Interferòmetres làser 4D PhaseCam per a la verificació de planitud λ/20

Espectroscòpia FTIR per a la cartografia de transmissió espectral

Sistemes d'inspecció automatitzats per a la detecció del 100% de defectes superficials

Envia'ns un correu electrònic

Característiques

Paràmetres tècnics

Finestra de safir
Dimensió	8-400 mm
Tolerància dimensional	+0/-0,05 mm
Qualitat de la superfície (ratllar i excavar)	40/20
Precisió superficial	λ/10 per a 633 nm
Obertura clara	>85%, >90%
Tolerància al paral·lelisme	±2''-±3''
Bisell	0,1-0,3 mm
Revestiment	AR/AF/a petició del client

Característiques principals

1. Superioritat material

· Propietats tèrmiques millorades: Presenta una conductivitat tèrmica de 35 W/m·K (a 100 °C), amb un baix coeficient d'expansió tèrmica (5,3 × 10⁻⁶/K) que evita la distorsió òptica sota cicles ràpids de temperatura. El material manté la integritat estructural fins i tot durant les transicions de xoc tèrmic de 1000 °C a la temperatura ambient en segons.

· Estabilitat química: Demostra una degradació zero quan s'exposa a àcids concentrats (excloent HF) i àlcalis (pH 1-14) durant períodes prolongats, cosa que el fa ideal per a equips de processament químic.

· Refinament òptic: Mitjançant un creixement avançat de cristalls en l'eix C, s'aconsegueix una transmissió >85% en l'espectre visible (400-700 nm) amb pèrdues de dispersió inferiors al 0,1%/cm.
· El poliment hiperhemisfèric opcional redueix les reflexions superficials a <0,2% per superfície a 1064 nm.

2. Capacitats d'enginyeria de precisió

· Control de superfície a nanoescala: utilitzant l'acabat magnetoreològic (MRF), s'aconsegueix una rugositat superficial <0,3 nm Ra, crítica per a aplicacions làser d'alta potència on la LIDT supera els 10 J/cm² a 1064 nm, polsos de 10 ns.

· Fabricació de geometria complexa: incorpora mecanitzat ultrasònic de 5 eixos per crear canals microfluídics (tolerància d'amplada de 50 μm) i elements òptics difractius (DOE) amb una resolució de característiques <100 nm.

· Integració de la metrologia: combina la interferometria de llum blanca i la microscòpia de força atòmica (AFM) per a la caracterització de superfícies en 3D, garantint una precisió de forma <100 nm PV en substrats de 200 mm.

Aplicacions principals

1. Millora dels sistemes de defensa

· Cúpules per a vehicles hipersònics: Dissenyades per suportar càrregues aerotèrmiques de Mach 5+ i mantenir la transmissió MWIR per als capçals cercadors. Els segells especials de nanocompostos de vora eviten la delaminació sota càrregues de vibració de 15G.

· Plataformes de detecció quàntica: les versions de birefringència ultrabaixa (<5 nm/cm) permeten una magnetometria de precisió en sistemes de detecció submarins.

2. Innovació en processos industrials

· Litografia UV extrema de semiconductors: les finestres polides de grau AA amb una rugositat superficial <0,01 nm minimitzen les pèrdues per dispersió EUV (13,5 nm) en sistemes pas a pas.

· Monitorització de reactors nuclears: Les variants transparents als neutrons (Al₂O₃ purificades isotòpicament) proporcionen monitorització visual en temps real en nuclis de reactors de generació IV.

3. Integració de tecnologies emergents

· Comunicacions òptiques espacials: les versions endurides per a la radiació (després de l'exposició a 1 Mrad gamma) mantenen una transmissió superior al 80% per als enllaços creuats de làser de satèl·lits LEO.

· Interfícies biofotòniques: els tractaments superficials bioinerts permeten finestres d'espectroscòpia Raman implantables per a la monitorització contínua de la glucosa.

4. Sistemes energètics avançats

· Diagnòstic de reactors de fusió: els recobriments conductors multicapa (ITO-AlN) proporcionen visualització de plasma i blindatge EMI en instal·lacions tokamak.

· Infraestructura d'hidrogen: les versions de grau criogènic (provades a 20K) eviten la fragilització per hidrogen a les finestres d'emmagatzematge d'H₂ líquid.

Serveis i capacitats de subministrament de XKH

1. Serveis de fabricació a mida

· Personalització basada en dibuixos: Admet dissenys no estàndard (dimensions d'1 mm a 300 mm), lliurament ràpid en 20 dies i prototipatge per primera vegada en 4 setmanes.

· Solucions de recobriment: antireflectants (AR), antiincrustants (AF) i recobriments específics de longitud d'ona (UV/IR) per minimitzar les pèrdues per reflexió.

· Polit i proves de precisió: el polit a nivell atòmic aconsegueix una rugositat superficial de ≤0,5 nm, amb interferometria que garanteix el compliment de la planitud λ/10.

2. Cadena de subministrament i suport tècnic

· Integració vertical: Control complet del procés, des del creixement del cristall (mètode Czochralski) fins al tall, poliment i recobriment, garantint la puresa del material (sense buits/limits) i la consistència del lot.

· Col·laboració industrial: Certificat per contractistes aeroespacials; associació amb CAS per desenvolupar heteroestructures de superretícula per a la substitució domèstica.

3. Cartera de productes i logística

· Inventari estàndard: formats d'oblies de 6 a 12 polzades; preus unitaris de 43 a 82 (segons la mida/recobriment), amb enviament el mateix dia.

· Consultoria tècnica per a dissenys específics per a aplicacions (per exemple, finestres esglaonades per a cambres de buit, estructures resistents a xocs tèrmics).
